电力金具

按图制造电力及电杆金具铸件

JK Casting 按您的图纸铸造碳钢、球墨铸铁和灰铸铁的 U 型挂环、线夹等杆塔及电力线路金具本体。欢迎发送图纸询价;配电线路金具也按同样方式报价。

JK Casting 是位于中国山东的铸造厂,按买家图纸铸造并加工定制电力线路金具。本系列杆线金具和电杆零件包括叉头、U型挂环、联板、线夹本体、支架和拉线金具,可供毛坯或CNC加工件,并按约定规范安排镀锌。这些是按订单生产的零件,不是目录现货。

镀锌电力线路金具部件,包括叉头和线夹金具
典型询价适配架空线路金具 · 杆线金具 · 绝缘子串金具 · 线夹本体 · 支架 · 支撑件

供货范围

JK Casting 在本产品线提供的内容

  • 铸造工艺: 砂型铸造和熔模铸造(失蜡铸造),每个零件的材质和工艺分别确认。常用材料包括碳钢、球墨铸铁和灰铸铁,不锈钢和合金钢需按具体零件单独确认可行性。
  • 供货状态: 铸造毛坯,或铸件加CNC加工接口(孔、端面、销孔)。所需的销、螺栓、螺母、垫圈和锁紧件请单独列出,是否包含及能否配套采购须在报价中确认。
  • 工厂: 山东江凯金属制品有限公司(JK Casting),中国山东省潍坊市高密市阚家镇下坡村257号,邮编261500。铸造厂自2002年起运营。
  • 认证: 我们的ISO 9001:2015(GB/T 19001-2016)证书覆盖钢铸件加工,有效期至2027年4月21日。每种金具的检验记录随订单约定。 查看证书.
  • 请在询价中确认: 材料牌号和标准、涂层/镀锌标准、样品交期、首批数量和年度预测。这些按图纸逐一确定,并非公布的目录条款。

杆线金具

我们铸造的杆线金具与电杆零件

JK Casting 是位于中国山东的铸造厂,按买家图纸铸造并加工定制电力线路金具。我们依据这些图纸评审的电杆零件,与本页已展示的零件类别相同。

  • 叉头与U型挂环
  • 联板
  • 线夹本体
  • 支架与支撑件
  • 拉线金具

常规材质为球墨铸铁、碳钢和灰铸铁(见铸铁件);功能特征较多的小型金具常采用熔模铸造。镀锌按您的规范要求进行。请提供图纸、材质标准,并注明哪些尺寸适用于镀前、哪些适用于镀后。牌号写法可参考球墨铸铁、铸造碳钢和灰铸铁牌号对照表;砂型铸造与熔模铸造对比比较了两种铸造工艺。

金具类别、询价要求与工艺边界

电力金具类别及询价所需信息

电力金具按买方图纸铸造,一般为碳钢,并按订单约定的标准热镀锌。图纸指定球墨铸铁或灰铸铁时另行评审。下表列出本页的金具类别,以及每类图纸需要定义的接口。

金具类别与需要定义的接口

左右滑动查看全部列

类别典型零件图纸必须定义的接口
叉头与U型挂环U 形挂环、Y 形挂板本体、卸扣销孔直径和孔距、开口宽度、配合销和间隙
环类和连接金具碗头挂板、球头挂环类金具、延长环(按图纸评审)环的尺寸、碗头或球头接口、连接点之间的距离
联板多孔联板和间隔板(按图纸评审)孔位、孔径、板截面和连接点
线夹本体悬垂线夹、耐张线夹和终端线夹本体导线槽型线、螺栓孔、压板或盖板接口
支架与支撑件电杆支架、支撑件和吊架安装孔、螺栓孔位、载荷方向、电杆或横担接口
拉线金具拉线连接件及相关金具环或槽孔尺寸、连接角度、配套五金件

金具询价需要提供什么

  • 最新图纸版本,如有 3D 模型或实物样品一并提供
  • 材料牌号及其标准
  • 镀锌标准,以及哪些孔和螺纹尺寸适用于镀前、哪些适用于镀后
  • 销、螺栓、螺母和垫圈是否在供货范围内(单独列出)
  • 载荷、试验和记录要求,以及试验由谁做
  • 每个零件号的数量、首批数量和预计分批订货量
  • 标识和包装要求

工艺边界

  • 金具本体采用砂型铸造或熔模铸造,可供毛坯或加工好孔、端面和销孔的零件。机加工只针对 JK Casting 供应的铸件,不接单纯机加工订单。
  • 热镀锌按订单约定的标准安排。
  • 销、螺栓等非 JK Casting 铸造的五金件,只有在询价中列出时才报价,是否包含在报价中确认。
  • 载荷试验、型式试验和项目认可由买方规定,范围按订单约定。
  • 订单面向小到中批量和项目返单。铸件需要先做模具,一两件的订单很少经济。

孔、销孔和镀后尺寸的公差在报价前按图纸评审。可以用电力金具询价清单整理图纸要点。

部件细节

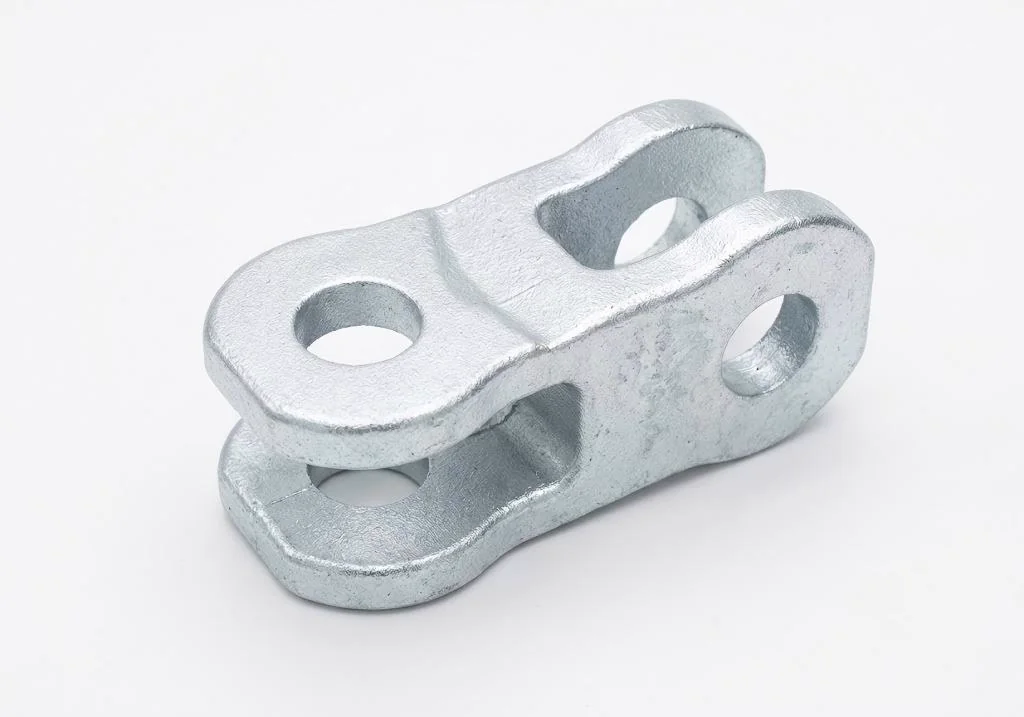

叉头类金具:明确装配接口。

这张现有金具照片展示了连接开口和本体轮廓。外形相似的零件可能对应不同图纸;下列细节决定制造和验收要求。

叉头类金具:明确装配接口。
现有产品照片 · 具体规格以认可的图纸为准

销与孔配合

注明孔径、孔距、同轴度以及配合销的要求。

开口与接口

标注开口尺寸、连接特征和装配外廓。

材质与表面处理

请给出材料牌号和标准,再给出涂层规范。标明哪些尺寸适用于涂镀前、哪些适用于涂镀后,并注明孔径以及配合件所需的间隙。

检验与交付

约定关键尺寸记录、载荷或专项试验、标识和包装。资质和试验范围按订单确认。

直接解答

按图制造的定制电力线路金具部件。

JK Casting 按买家图纸供应铸造叉头、线夹本体、U型挂环和支架,并对自供铸件进行机加工。碗头挂板、球头挂环和联板需要先评审图纸才能确认可行性。每个零件的配合、载荷、材质和防腐由买家规定,试验记录、可追溯性和项目审批要求也须在下单前约定。

适合的买家场景

电力金具OEM和项目供应商常需要必须适配现有组件或受控图纸的部件。孔位、销间隙、受力方向、铸件结构或加工面的细小变化都可能影响安装。

  • 根据图纸或实物样品评审的替换金具
  • 需要接口受控的项目批次或重复批次
  • 还需加工装配面的铸造本体
  • 按图公用事业金具的第二供应商评审

我们可以评审的部件

每份询价都会核对图纸、材质、表面处理、数量、使用条件、检验计划和审批要求。列出某类零件并不代表有现货、具备认证或一定可以制造。

  • 叉头、U型挂环、碗头挂板和球头挂环类金具
  • 联板、支架、吊架和支撑金具
  • 悬垂线夹、耐张线夹和终端线夹本体
  • 杆线金具、拉线金具和机加工铸造部件

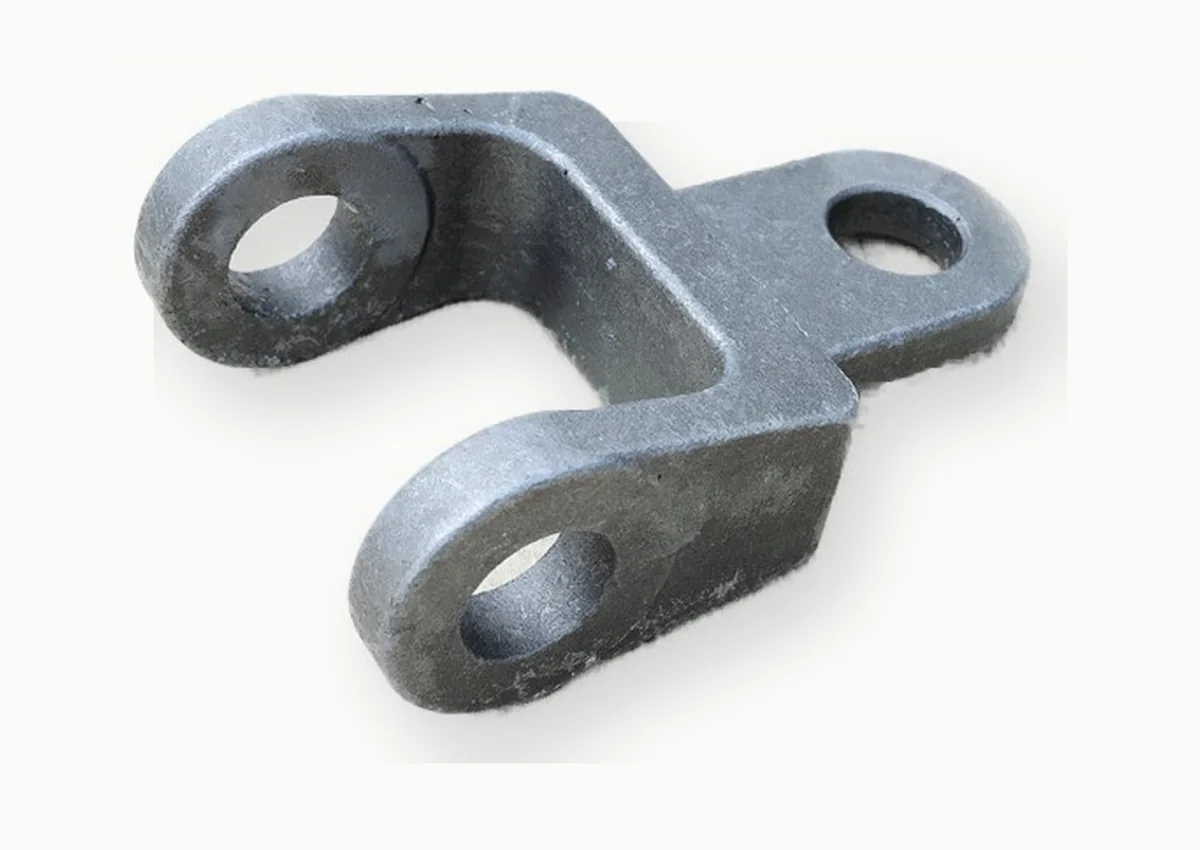

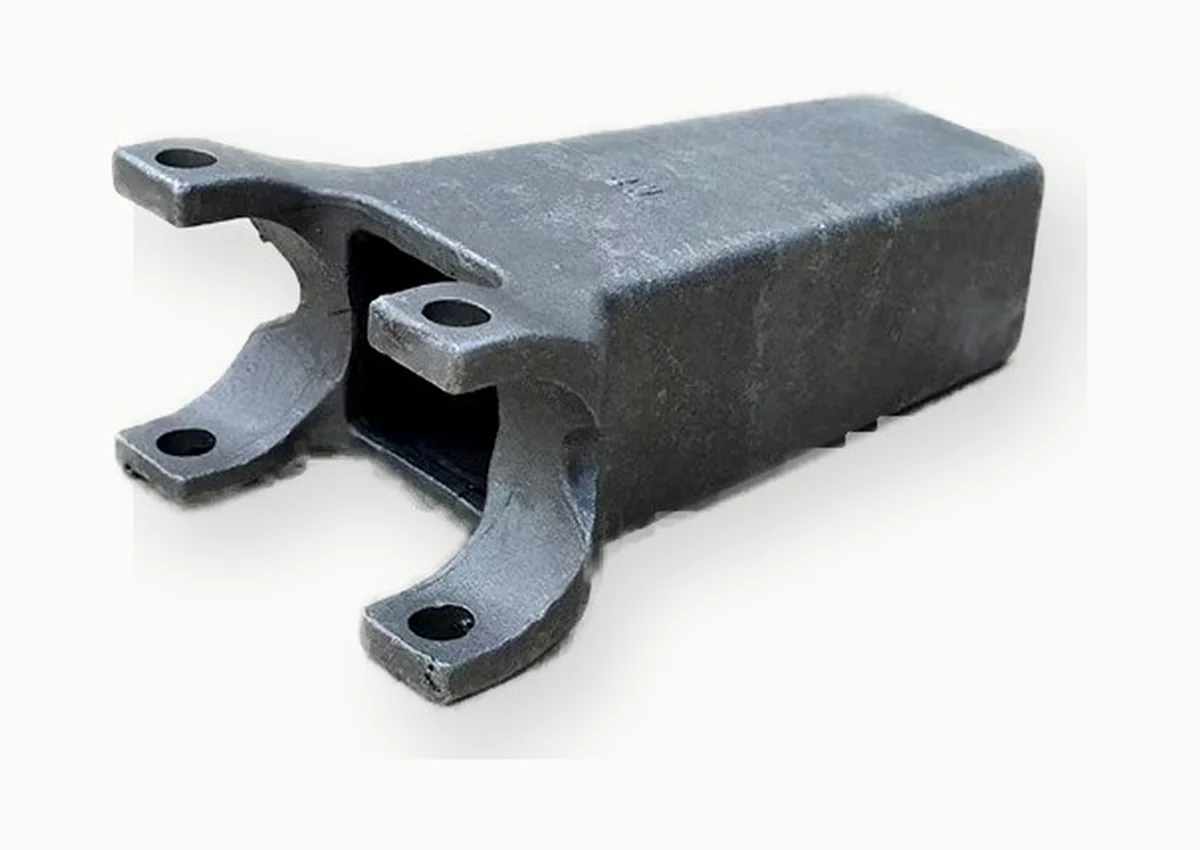

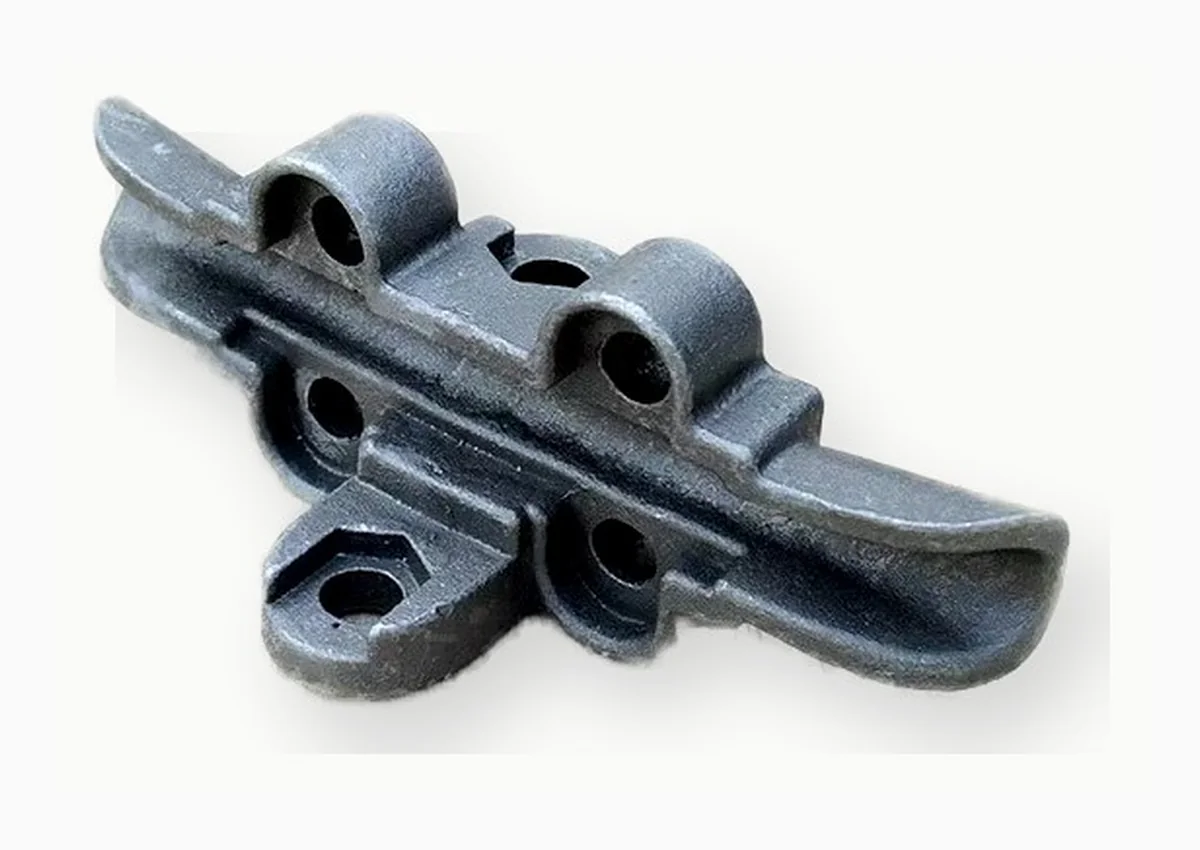

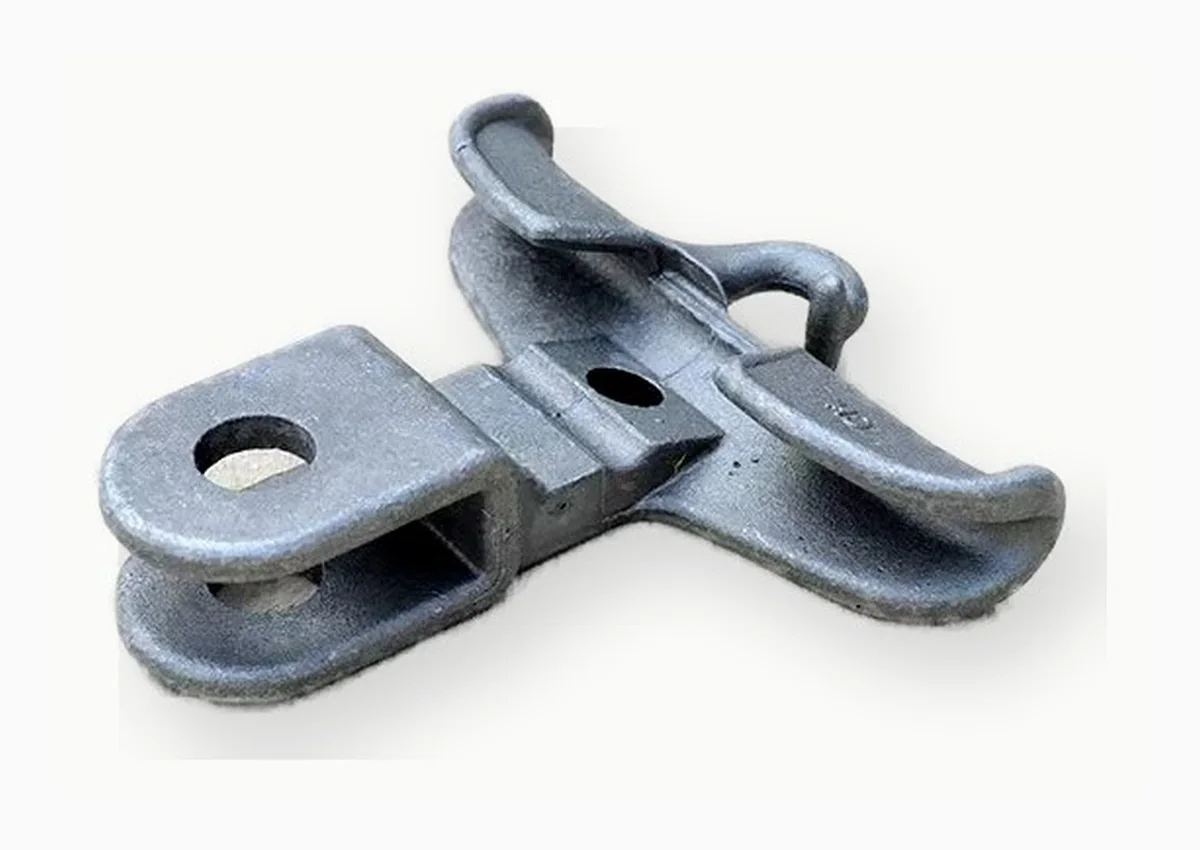

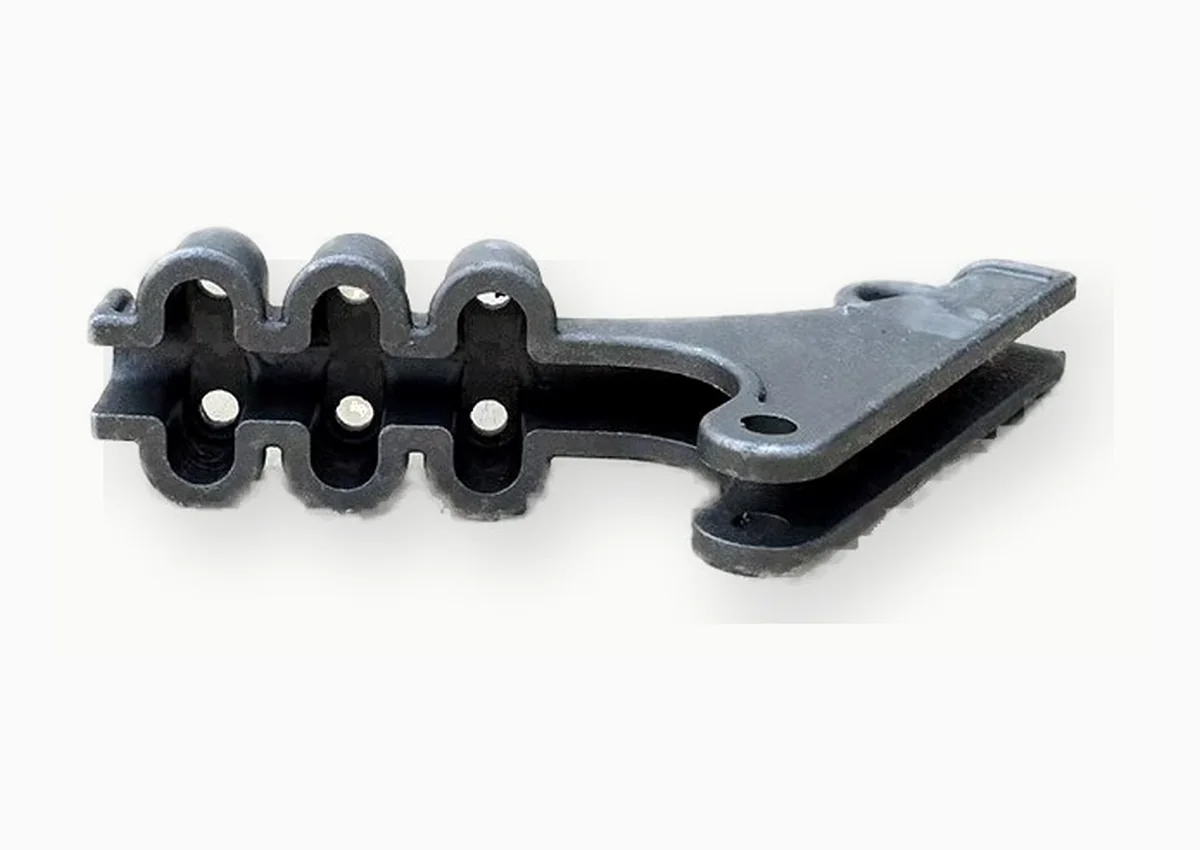

电力金具样品照片

用于能力评审的代表性电力线路金具部件。

这些照片展示的是代表性零件结构,并非标准目录型号。准确的产品名称、图纸版本、材质、表面处理、载荷要求和检验计划,在报价前根据买家提供的依据确认。

说明: 产品照片为代表性样品。报价请发送图纸、3D文件、样品、材质、数量、表面处理和检验要求。
产品视频 · 5秒 · 英文字幕 · 无声音

连接特征特写

从环眼、销孔和配合部件开始。

视频展示了一排排带环眼端部和横向孔的金属金具部件。询价前,可借这些可见特征确定您的图纸需要定义哪些内容。

  • 在受控图纸上标明配合件、销径、开口和装配间隙。
  • 说明询价是只要本体,还是包括销、紧固件和其他装配件。
  • 注明材质、表面处理和所需验收记录;表面外观并不能确定这些要求。

重复供货请注明每个零件号的数量、首批数量和预计分批提货量。视频仅展示部件结构,项目适用性按您的要求评审。

使用金具询价清单 · 发送部件图纸

制造评审

评审整个金具,而不仅是铸件外形。

从装配图和零件必须承受的载荷开始。我们将铸件及其加工特征一并评审,报价中还会明确表面处理、试验、记录、标识和包装。

1

资料评审

核对最新图纸、材质、装配接口、工况、数量和适用要求。

2

铸造可行性

对照铸造工艺及其他生产工序评审结构、材质和数量。

5

检验与包装

约定关键检查与文件、可追溯性、标识、包装以及重复供货的交付批次。

需确认的装配与项目细节

外形相似的两件金具,可能有不同的接口、载荷、防腐和审批要求。请提供决定配合和项目验收、由买家控制的细节。

  • 销、螺栓、环眼、槽及配合尺寸
  • 受力方向、工况和使用环境
  • 材质、适用标准和热处理
  • 涂层或镀锌规范
  • 检验、可追溯性、标识和包装

报价需发送的资料

  • 最新2D图纸版本
  • 3D模型或实物样品
  • 材质和适用标准
  • 数量和重复需求
  • 关键尺寸和公差
  • 载荷或工况要求
  • 表面处理规范
  • 检验与文件计划

电力金具常见问题

发送金具询价前需要回答的问题。

JK Casting 能按图铸造配电及杆塔线路金具吗?

能。JK Casting 按买家图纸铸造并加工配电及杆塔金具本体,包括 U 型挂环、线夹本体、U 型环、联板和支架,不是库存金具目录。常规材质为碳钢、球墨铸铁和灰铸铁;镀锌和试验按约定规范执行。请发送图纸、材质标准、镀层规范、数量,并说明是否包括销轴或紧固件。

JK Casting 能按图定制铸造叉头和线夹本体吗?

JK Casting(山东江凯金属制品有限公司)按买家图纸铸造并加工叉头、线夹本体、U型挂环、支架及相关金具。零件按订单生产(非目录现货)。请通过在线询价表单发送图纸、材料标准、表面处理和数量,或使用电力金具询价清单。

JK Casting 可以评审哪些电力线路金具部件?

我们评审架空线路用的叉头、U型挂环、支架和线夹本体。碗头挂板、球头挂环、联板、吊架和支撑件也可发来评审。悬垂线夹、耐张线夹或终端线夹请注明准确的本体和组件。我们会核对图纸、材料标准、表面处理、数量和试验计划。列出某类零件并不代表有现货、具备认证或一定可行。

JK Casting 能根据图纸或样品为架空线路及电杆金具报价吗?

可以。请发送受控图纸、3D模型或实物样品,并说明只需要铸造本体,还是同时需要销、螺栓、螺母和垫圈。附加零件需在报价中单独确认。定价前我们会评审尺寸、材质、数量、表面处理和项目检验要求。

铸造、机加工和镀锌要求可以一并评审吗?

可以。我们将铸件、加工接口和表面防护一并评审。请把材料牌号及其标准与涂层规范分开写明,标出哪些尺寸适用于涂镀前、哪些适用于涂镀后,尤其是孔和配合间隙。报价中确认工艺和检验范围。

哪些信息有助于电力金具报价?

请发送最新图纸及其版本,注明材料牌号和标准、涂层规范、数量和重复需求。标出关键尺寸,并说明其适用于涂镀前还是涂镀后。请写明载荷、试验、记录和包装需求。如需包含销、螺栓、螺母和垫圈,请单独列出。

电力金具可以镀锌吗?

热镀锌按订单约定的标准安排。请在图纸或询价单上写明镀锌标准,并标出哪些孔和螺纹尺寸适用于镀前、哪些适用于镀后。

铸造电力金具适合多大的订单量?

小到中批量和项目返单。每种金具在浇注第一件之前都要先做模具,所以一两件的订单很少经济。请提供每个零件号的数量、首批数量和预计分批订货量,便于比较模具费和单件价格。

技术内容由 JK Casting 询价团队审核。最后更新:。

采购定制电力线路金具——发送图纸询价。

请发送图纸、材料标准、表面处理和数量,并写明装配和试验要求,告诉我们只需要铸造本体还是更大的供货范围。我们会评审文件,并在报价前澄清未决问题。可从在线询价表单或金具清单开始,大文件请发邮件至 kai@jkcasting.com。
